초음파 용접은 고주파 진동, 마찰열 및 압력을 통해 열가소성 플라스틱과 극세사 직물을 결합하기 위해 산업 전반에 걸쳐 사용되는 최첨단 기술입니다. 기술 자체는 놀라운 속도와 효율성을 제공하지만, 그 성공은 프로세스에 관련된 도구 및 고정 장치에 크게 좌우됩니다. 정밀한 정렬과 균일한 압력 적용이 없으면 가장 진보된 용접 시스템이라도 일관되지 않거나 약한 용접이 생성되어 자동차 부품, 전자 제품 또는 의료 기기와 같은 중요한 응용 분야에서 잠재적인 오류가 발생할 수 있습니다. 어떤 유형의 툴링 및 고정 장치가 필요한지 이해하면 강력하고 신뢰할 수 있는 결합과 손상된 결합 사이의 모든 차이를 만들 수 있습니다.

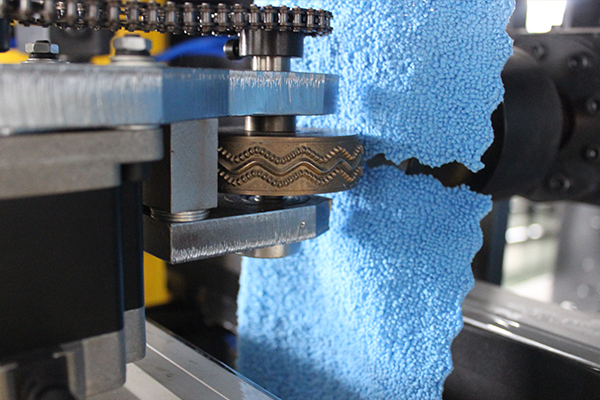

토론할 때 초음파 용접 기계 , 툴링은 일반적으로 혼(또는 소노트로드)과 모루(또는 고정 장치)라는 두 가지 중요한 구성 요소를 나타냅니다. 이러한 구성 요소는 초음파 진동을 작업물에 전달하고 용접 공정 중에 작업물이 올바르게 정렬되고 올바른 압력 하에서 유지되도록 하는 역할을 합니다. 이러한 도구의 설계와 정밀도는 용접 품질에 매우 중요합니다.
혼은 초음파 용접 공정에서 가장 중요한 요소 중 하나입니다. 용접되는 공작물의 형상과 재질에 맞게 맞춤 설계됩니다. 티타늄이나 알루미늄과 같은 내구성이 뛰어난 소재로 제작된 혼은 초음파 에너지를 부품에 전달하여 용접이 발생하는 경계면에 국부적인 가열을 일으킵니다. 그러나 혼의 설계에서는 주파수, 진폭, 재료 강성과 같은 요소를 고려해야 합니다. 예를 들어, 부적절하게 설계된 혼은 진동의 분포가 고르지 않아 용접 품질이 저하될 수 있습니다. 대부분의 경우 혼의 모양은 용접되는 부품의 윤곽과 밀접하게 일치해야 균일한 접촉과 효율적인 에너지 전달이 보장됩니다. 너무 단단하거나 잘못 조정된 혼은 잘못된 부분에 과도한 힘이나 진동을 가하여 섬세한 부품을 손상시킬 수도 있습니다.
마찬가지로 중요한 것은 용접 중에 작업물을 제자리에 단단히 고정하는 모루 또는 고정 장치입니다. 용접 중 정렬 불량, 움직임 또는 부적절한 압력 분포로 인해 접합이 불완전하거나 용접이 약해질 수 있으므로 정확한 고정이 중요합니다. 잘 설계된 고정 장치는 지지력을 제공하고 용접 공정 전반에 걸쳐 부품이 완벽하게 정렬되고 고정되도록 보장합니다. 이는 약간의 정렬 불량으로도 기능적 오류가 발생할 수 있는 복잡하거나 여러 부품으로 구성된 어셈블리에 특히 중요합니다. 고정 장치는 일반적으로 부품의 형상에 맞게 조정되며 접합 영역 전체에 균일하게 압력을 가하여 일관된 용접을 생성하도록 설계됩니다.
Fixturing에서 가장 중요한 요소 중 하나는 압력 적용입니다. 초음파 용접 중에는 접합되는 재료에 압력을 가하여 공정 전반에 걸쳐 부품이 긴밀하게 접촉되도록 합니다. 고정 장치는 특히 얇거나 섬세한 부품의 변형 없이 균일한 압력을 유지할 수 있을 만큼 견고해야 합니다. 너무 많은 압력을 가하면 재료가 과도하게 흐르거나 부품이 손상될 수도 있습니다. 반대로, 압력이 너무 낮으면 용접이 약하거나 불완전해질 수 있습니다. 정밀 고정 장치는 작업물 표면에 일정한 힘을 가하고 초음파 진동으로 생성된 에너지가 용접 접합부에 집중되도록 하여 이러한 문제를 방지하는 데 도움이 됩니다.
초음파 용접 설비에 대한 또 다른 중요한 고려 사항은 재료 호환성입니다. 고정 장치에 사용되는 재료는 초음파 에너지와의 간섭을 피하기 위해 신중하게 선택해야 합니다. 특정 금속과 같은 일부 재료는 초음파를 흡수하거나 반사하여 용접 공정의 효율성을 감소시킬 수 있습니다. 이러한 이유로 고정물은 초음파 에너지 전달에 영향을 주지 않고 공정의 응력을 견딜 수 있는 경화 강철이나 특정 폴리머와 같은 비반응성 재료로 만들어지는 경우가 많습니다. 경우에 따라 고정 장치 설계에는 용접 공정 중에 발생하는 열을 관리하고 용접되는 부품의 과열이나 뒤틀림을 방지하기 위한 냉각 채널이나 방열판과 같은 기능도 포함될 수 있습니다.
정확한 고정 외에도 툴링 정렬은 성공적인 용접을 달성하는 데 중요한 역할을 합니다. 초음파 에너지가 필요한 곳에 정확하게 적용되도록 하려면 혼을 고정 장치와 정렬해야 합니다. 잘못 정렬되면 에너지가 고르지 않게 분배되어 용접이 약해지거나 부품이 손상될 수 있습니다. 많은 초음파 용접 기계 용접이 시작되기 전에 경적과 고정 장치가 완벽하게 정렬되도록 보장하는 정밀 정렬 시스템과 센서가 장착되어 있습니다. 그러나 이를 위해서는 생산 실행 중 정렬 불량을 방지하기 위해 툴링을 주의 깊게 교정하고 유지 관리해야 합니다.
고급 응용 분야에서는 자동화된 툴링 및 고정 시스템을 사용하여 초음파 용접 공정의 속도와 정확성을 향상시킵니다. 이러한 시스템은 복잡한 부품 형상을 처리하도록 설계되었으며 공작물의 다양한 크기나 모양에 맞게 툴링을 자동으로 조정할 수 있습니다. 또한 자동화 시스템은 위치 지정 및 압력 적용 시 인적 오류를 줄이는 데 도움이 되어 보다 일관되고 안정적인 용접이 가능합니다. 대량 생산 환경의 경우 자동화된 고정 시스템은 속도, 반복성 및 전반적인 생산 효율성 측면에서 상당한 이점을 제공합니다.
