필름, 호일, 종이, 부직포 또는 유연한 포장재 롤을 더 좁은 폭으로 절단해야 하는 변환 작업에서 절단 메커니즘의 선택은 가장자리 품질, 생산 속도, 재료 수율 및 장비 유지 관리 비용에 직접적이고 측정 가능한 영향을 미칩니다. 는 전단형 에어 커터 슬리팅 머신 공압 작동식 회전 전단 블레이드를 사용하여 가위와 같은 전단 작용을 통해 재료를 절단하는 구성은 포장, 전자, 의료 및 산업용 재료 변환 전반에 걸쳐 가장 널리 채택되는 슬리팅 기술 중 하나가 되었습니다. 이 기계 유형이 스코어 컷, 크러시 컷, 면도날 대안에 비해 제공하는 구체적인 이점을 이해하면 정보에 입각한 자본 장비 결정을 내리는 데 명확한 기반이 제공됩니다.

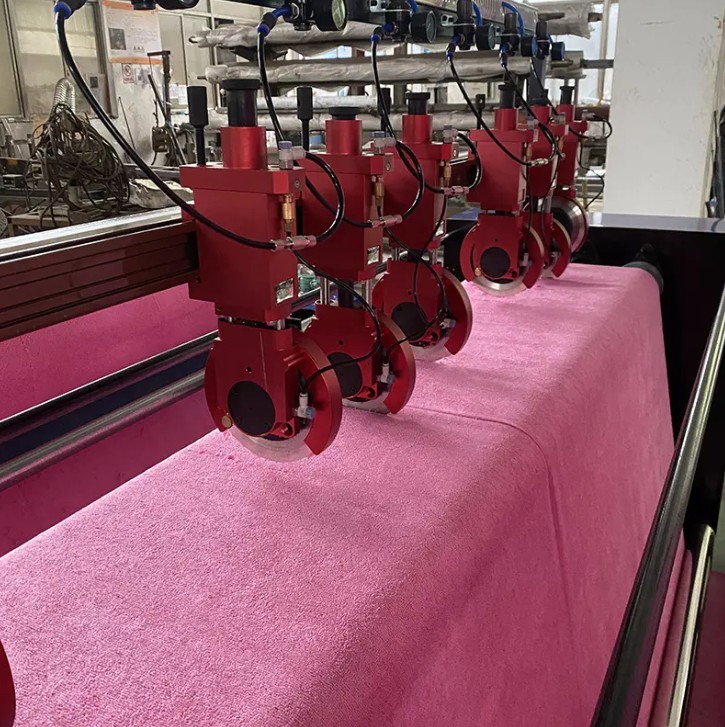

장점을 검토하기 전에 작동 원리를 명확하게 이해하는 것이 좋습니다. 전단형 슬리팅 구성에서는 원형 상부 및 하부 블레이드 쌍이 웹 경로의 폭을 따라 배치됩니다. 상부 블레이드는 제어된 양만큼 하부 블레이드와 겹칩니다. 일반적으로 0.5~2.0mm — 두 개의 역회전 블레이드는 웹이 둘 사이를 통과할 때 웹에 전단력을 가하여 종이를 자르는 가위와 동일한 기계적인 방식으로 웹을 절단합니다. "에어 커터" 명칭은 공압식 작동 시스템을 나타냅니다. 압축 공기 실린더는 블레이드 홀더를 결합 및 분리하여 블레이드를 정밀하게 배치하고 일관되고 제어 가능한 측면 힘을 적용하여 슬리팅 작업 전반에 걸쳐 올바른 블레이드 간 접촉을 유지합니다.
이 공압 결합 시스템은 장비의 가장 중요한 여러 작동 이점의 기본입니다. 수공구를 사용하여 수동으로 위치를 변경해야 하는 기계적으로 고정된 블레이드 홀더와 달리, 공압 작동식 홀더는 제어판에서 신속하게 결합 및 분리할 수 있으며, 각 블레이드 스테이션에 공급되는 공기 압력은 블레이드에 적용되는 측면 힘(측력 또는 중첩력이라고 함)을 직접 제어합니다. 기계를 멈추거나 블레이드 어셈블리를 물리적으로 건드리지 않고도 공급 압력을 변경하여 이 힘을 조정하는 데 몇 초가 걸립니다.
가장자리 품질은 모든 슬리팅 작업의 가장 중요한 출력 특성이며 전단 절단 메커니즘은 가장 광범위한 재료 유형에 걸쳐 스코어 컷 또는 크러시 컷 방법보다 일관되게 깨끗한 가장자리를 생성합니다. 전단 슬리팅에서는 웹 표면에 수직으로 최소한의 압축력이 가해지면서 재료 섬유 또는 분자 사슬이 서로 가까이 지나가는 반대쪽 블레이드 면에 의해 깔끔하게 절단됩니다. 이는 곧고 매끄러우며 깨지기 쉬운 재료나 층이 있는 재료에서 스코어 컷팅으로 종종 생성되는 거친 찢어짐, 먼지 발생 또는 가장자리 말림이 없는 슬릿 가장자리를 생성합니다.
PET/AL/PE 또는 나일론/PE 라미네이트와 같은 유연한 포장에 사용되는 다층 필름의 경우 전단 절단 작업은 두 블레이드 사이에서 각 레이어를 동시에 압축하여 크러시 컷 방법이 라미네이트 두께 전체에 고르지 않은 압축 하중을 가할 때 일반적으로 발생하는 슬릿 가장자리의 층간 박리를 방지합니다. 특히 스코어 컷 응력 하에서 가장자리 균열이 발생하기 쉬운 알루미늄 호일은 전단 작용이 절단 응력을 스코어 라인에 집중시키는 대신 측면으로 분산시키기 때문에 전단 절단에 특히 잘 반응합니다.
깨끗한 슬릿 가장자리는 변환 및 최종 사용 공급망을 통해 계단식 이점을 갖습니다. 인쇄된 포장에서는 가장자리 결함으로 인해 소매점에서 눈에 띄는 품질 거부가 발생합니다. 리튬 이온 전지용 배터리 전극박 슬리팅에서 버(burr) 없는 가장자리는 안전에 중요한 요구 사항입니다. 전극 가장자리의 금속 버(burr)는 분리막을 관통하여 내부 단락을 일으킬 수 있습니다. 의료 포장에서 가장자리 무결성은 씰 품질 검증의 일부입니다. 전단형 에어 커터의 일관된 엣지 출력은 이러한 다운스트림 체크포인트의 결함률을 줄여 생산 체인 전반에 걸쳐 총 품질 비용을 낮춥니다.
생산 주문 사이에 슬릿 폭이 자주 변경되는 혼합 변환 환경에서 블레이드 어셈블리를 재배치하는 데 필요한 시간은 기계 가동 중지 시간과 인건비를 직접적으로 좌우합니다. 에어 커터 슬리팅 머신의 공압 작동 시스템은 이 문제를 직접적으로 해결합니다. 블레이드 홀더는 정밀 샤프트 또는 빔에 장착되며 블레이드가 분리된 상태에서 필요한 위치로 미끄러질 수 있습니다. 일단 배치되면 공기 결합 제어 장치를 누르면 개별 블레이드 홀더를 수동으로 조이거나 고정하거나 기계적으로 조정할 필요 없이 스테이션당 1초 이내에 블레이드가 절단 접촉을 하게 됩니다.
모든 기능을 갖춘 기계에서 공압 실린더에 의해 적용되는 측면 힘은 비례 압력 조절기를 사용하여 블레이드 스테이션별로 개별적으로 설정할 수 있으므로 작업자는 블레이드나 하드웨어를 변경하지 않고도 다양한 재료 또는 웹 폭 전체의 다양한 위치에 대한 절단 품질을 미세 조정할 수 있습니다. 예를 들어 가장자리 트림 스테이션에서 더 높은 측면 힘을 적용하고 내부 슬릿 위치에서 더 낮은 힘을 적용할 수 있습니다. 이러한 수준의 스테이션별 제어는 기계적으로 작동되는 슬리팅 시스템에서는 사용할 수 없으며 동일한 기계에서 다양한 재료 사양을 실행하는 변환기에 대한 중요한 공정 유연성 이점입니다.
많은 변환 응용 분야는 미립자 오염에 매우 민감합니다. 전자부품 테이프, 광학필름, 의료기기 포장재, 클린룸 가공 소재 등은 슬리팅 시 웹 표면에 쌓인 먼지나 미세 잔해물을 절단할 수 없습니다. 스코어 컷 및 크러시 컷 방법은 절단선에서 재료를 파괴하는 압축력을 적용하여 특히 PET 필름, 폴리프로필렌 및 코팅지와 같은 부서지기 쉬운 재료에서 슬릿 롤과 변환 환경을 모두 오염시키는 미세 입자를 생성합니다.
전단 절단 메커니즘은 재료가 압축에 의해 파손되는 대신 반대쪽 블레이드 면에 의해 절단되기 때문에 미립자를 극적으로 적게 생성합니다. 깨끗한 가위 작업으로 인해 절단면에 최소한의 재료만 남게 되어 잔해로 부서집니다. 필요한 애플리케이션의 경우 ISO 클래스 7 이상과 동등한 청정도 표준 , 전단 슬리팅은 일반적으로 여과되고 가압된 환경에서 전체 슬리팅 영역을 둘러싸지 않고 미립자 요구 사항을 충족할 수 있는 기계적으로 실행 가능한 유일한 절단 방법입니다.
먼지 발생이 줄어들면 블레이드와 기계의 수명도 길어집니다. 기계에서 효율적으로 추출되지 않은 절단 먼지는 베어링 표면, 선형 가이드 및 블레이드 홀더에 축적되어 시간이 지남에 따라 마모를 가속화하고 위치 부정확성의 원인이 됩니다. 깨끗한 재료를 사용하는 전단 절단 기계는 내부 오염을 줄여 유지 관리 빈도를 줄이고 정밀 부품 교체 간 서비스 간격을 연장합니다.
전단형 에어 커터 슬리팅 머신은 지속적인 고속 웹 처리를 위해 설계되었습니다. 이 범주에 속하는 최신 기계는 다음 범위의 웹 속도에서 작동합니다. 더 무거운 라미네이트의 경우 200m/min, 박막 응용 분야의 경우 최대 800m/min 이상 , 재료, 슬릿 폭 및 권선 장력 요구 사항에 따라 다릅니다. 다이컷이나 천공 구성처럼 간헐적으로 적용되는 것이 아니라 역회전 블레이드에 의해 절단력이 지속적으로 적용되기 때문에 회전 전단 절단 작업은 웹 속도 증가에 따라 원활하게 확장됩니다. 속도를 제한하거나 높은 속도에서 동적 균형을 요구하는 기계적 충격 이벤트가 없습니다.
결정적으로, 블레이드 접촉을 유지하는 공압 측면 힘은 웹 속도와 무관합니다. 이는 웹이 절단 영역을 통해 이동하는 속도에 관계없이 공기 실린더에 의해 적용되는 정적 힘입니다. 이는 장력과 트래킹이 올바르게 제어된다면 100m/min에서 생성된 가장자리 품질이 600m/min에서 생성된 가장자리 품질과 본질적으로 동일하다는 것을 의미합니다. 이와 대조적으로 스코어 컷 및 크러시 컷 방법은 웹 속도가 증가함에 따라 절단 지점의 압축력과 마찰 역학이 변경되기 때문에 종종 속도에 따른 가장자리 품질 변화를 보여줍니다.
전단형 에어 커터 구성의 상업적으로 가장 중요한 장점 중 하나는 블레이드 형상, 측면 힘, 중첩 및 웹 장력을 조정하여 동일한 기계 플랫폼에서 실제로 광범위한 재료를 처리할 수 있는 능력입니다. 아래 표에는 일반적인 재료 범주와 전단 슬리팅 매개변수가 각각에 어떻게 적용되는지 요약되어 있습니다.
| 재료 유형 | 일반적인 두께 | 주요 매개변수 조정 | 가장자리 품질 결과 |
|---|---|---|---|
| PET/BOPP 필름 | 12~50μm | 낮은 측면력, 최소한의 중첩 | 깨끗하고 먼지가 없으며 컬이 없습니다. |
| 알루미늄 호일 | 6~100μm | 날카로운 블레이드 각도, 제어된 오버랩 | Burr-free, 균열 없음 |
| 유연한 라미네이트(포장) | 60~250μm | 중간 횡력, 일치하는 블레이드 간극 | 가장자리에 박리 없음 |
| 부직포 | 30~300gsm | 더 높은 측면 힘, 빈번한 블레이드 샤프닝 | 깨끗한 섬유 절단, 해어짐 최소화 |
| 코팅지 / 이형지 | 60~200gsm | 적당한 중첩, 정전기 방지 대책 | 매끄러운 가장자리, 코팅 파손 없음 |
이러한 적응성은 공유 장비에서 여러 제품 라인을 처리하는 가공업체에게 중요한 경제적 이점입니다. 단일 전단형 에어 커터 슬리팅 기계는 블레이드 형상을 변경하고 공압 설정을 조정하여 단일 교대 내에서 호일, 필름, 라미네이트 및 부직포 작업 간에 재구성할 수 있으므로 조정이 덜한 절단 기술에 필요한 재료 계열별 전용 기계가 필요하지 않습니다.
블레이드 수명은 대량 슬리팅 작업에서 중요한 운영 비용 변수입니다. 전단형 블레이드 — 일반적으로 다음으로 제조됩니다. 고속도강(HSS), 텅스텐 카바이드 또는 세라믹 코팅 공구강 — 전단 작용으로 절단 응력이 단일 점수 지점에 집중되기보다는 전체 블레이드 가장자리 원주를 따라 분산되기 때문에 스코어 컷 또는 크러시 컷 툴링보다 더 점진적으로 마모됩니다. 웹이 이동하는 동안 블레이드가 회전함에 따라 가장자리의 다른 부분이 재료와 순차적으로 맞물려 고정식 스코어링 나이프에서 발생하는 국부적인 마모 플랫을 생성하는 대신 블레이드 둘레 주위에 균일하게 마모를 분산시킵니다.
공압 측면력 시스템은 미묘하지만 중요한 방식으로 블레이드 수명에 기여합니다. 작업자가 필요한 절단 품질을 달성하는 데 필요한 최소 측면력을 설정할 수 있도록 함으로써 작업자가 감지된 가장자리 품질 문제를 보상하기 위해 최적 설정 이상으로 블레이드 홀더를 수동으로 조일 때 블레이드가 빠르게 무뎌지는 과도한 힘을 방지합니다. 제어되고 반복 가능한 공압력은 블레이드가 올바른 맞물림 수준에서 일관되게 작동하여 재연마 또는 교체 주기 사이의 간격을 최대화한다는 것을 의미합니다.
절단 작업 시 작업자의 안전은 날카로운 회전 블레이드와 관련되어 있어 지속적인 우려 사항입니다. 에어 커터 슬리팅 머신의 공압 결합 시스템은 작업자가 설정 또는 조정 중에 수공구를 사용하여 블레이드 영역에 접근해야 하는 기계적으로 작동되는 블레이드 홀더에 비해 의미 있는 안전성 향상을 제공합니다. 공압식 작동을 통해 작업자가 블레이드 어셈블리와 접촉하기 전에 패널 제어 장치를 사용하여 블레이드를 절단 위치에서 완전히 분리할 수 있습니다. 많은 기계 설계에는 가드가 열리거나 비상 정지 회로가 활성화될 때 모든 블레이드 스테이션을 자동으로 분리하는 안전 인터록이 추가로 통합되어 있습니다.
웹 드라이브를 중단하지 않고 블레이드를 즉시 분리할 수 있는 기능도 운영상 가치가 있습니다. 웹 스플라이스, 결함 패치 또는 이물질이 슬리팅 스테이션에 접근하는 경우 작업자는 일시적으로 블레이드를 분리하여 절단 모서리에 닿지 않고 이상이 통과할 수 있도록 하여 블레이드 손상을 방지하고 기계 전체 정지 및 재스레딩 주기가 필요한 웹 파손을 방지할 수 있습니다. 이 기능은 기계를 중지하고 다시 시작하는 데 상당한 생산성 비용이 발생하는 고속 작업에서 특히 중요합니다.
전단형 에어 커터 슬리팅 머신은 다음과 같은 작동 시나리오에서 가장 강력한 장점 조합을 제공합니다.
이러한 모든 시나리오에서 전단형 에어 커터 슬리팅 머신은 정밀한 공압 제어, 깔끔한 전단 작업, 빠른 설정 및 폭넓은 재료 호환성을 결합하여 까다로운 변환 응용 분야에 사용할 수 있는 기술적으로 가장 다재다능한 슬리팅 플랫폼으로 자리매김했습니다.
