단일 모터와 듀얼 모터 원형 용접 헤드의 구별

단일 모터와 듀얼 모터 원형 용접 헤드의 분화는 제조되는 제품과 무관합니다. 대신 고객 제품의 적합성에 따라 다릅니다.

레이스 기계의 유형
레이스 기계는 수동 및 공압 옵션과 함께 AH60, AH100 및 AH200 모델로 제공됩니다.

수동 유형 : 금형의 수직 위치 조정 및 용접 헤드의 접촉은 상단 핸드 휠을 회전시켜 제어됩니다.
공압 유형 : 금형의 압력 조정은 상하 운동 및 적용 압력을 조절하는 실린더에 의해 제어됩니다. 이 유형은 금형 및 후방 압력 휠이 보호 의류, 탄소 백 및 직조 백과 같은 간헐적 압력 조정이 필요한 빈번한 금형 변화 또는 응용 분야에 더 적합합니다. 또한 빈 공간이있는 간헐적 스티치가 필요한 제품에도 유용합니다.

단일 운동 대 듀얼 모터 레이스 머신
레이스 기계는 단일 운동 및 듀얼 모터 구성으로도 제공됩니다. AH60 및 AH100 반자동 초음파 레이스 기계 .
단일 모터 구성 : 단일 모터는 패턴 휠을 구동하고 용접 헤드는 고정 상태로 유지됩니다. 결과적으로, 금형과 용접 헤드 사이의 접촉 영역은 한 위치에 고정되어있어 현지화 된 마모로 이어집니다. 시간이 지남에 따라 마모 된 영역은 용접 헤드 위치를 수동으로 조정해야합니다. 용접 헤드의 직경은 70mm이므로 모든 위치를 조정할 수 있습니다. 접촉 표면 마모는 단일 지점으로 제한되므로 용접 헤드를 재배치 할 때 간단한 수동 레벨링 조정만으로도 높은 정밀도가 필요하지 않습니다.

듀얼 모터 구성 :이 설정에서 상단 모터는 금형 회전을 구동하는 반면 하단 모터는 동시에 용접 헤드 회전을 구동합니다. 이로 인해 용접 헤드의 원형 마모가 발생하여 수동 회전이 필요하지 않습니다. 그러나 장기간 사용 후 마모가 일정 수준에 도달하면 용접 헤드를 제거하고 교체하거나 표면 포질해야합니다. 듀얼 모터 용접 헤드는 높은 수준의 표면 정밀도가 필요하기 때문에 일단 잘못 정렬되면 수동 조정이 어려워집니다. 수동 조정만으로는 충분하지 않으므로 정확한 교정에는 특수 기기가 필요합니다.

수동 단일 모터 레이스 기계

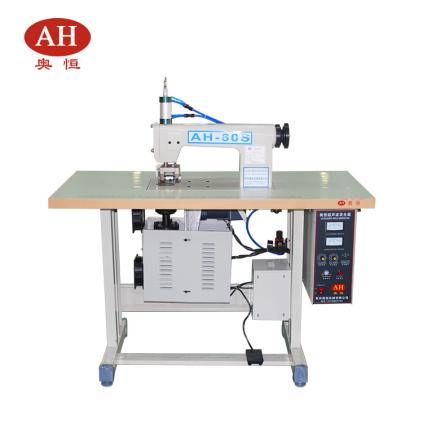

공압 단일 모터 레이스 기계

공압 이중 모터 레이스 절단기

단일 모터와 듀얼 모터의 차이

위의 그림은 단일 모터를 보여줍니다. 단일 모터는 꽃 바퀴를 회전시킬 수있는 모터이며 용접 헤드가 고정되어 회전하지 않습니다. 이러한 방식으로, 금형과 용접 헤드 사이의 접촉 표면은 한 위치에 고정되어 시간이 지남에 따라 마모된다. 마모 된 위치는 수동으로 회전해야합니다. 직경이 70mm 인 용접 헤드는 모든 위치에서 회전 할 수 있습니다.

위의 그림은 듀얼 모터를 보여줍니다. 상단 모터 외에도 곰팡이를 회전시키기 위해 구동하는 하단 모터는 용접 헤드를 아래로 돌리게합니다. 즉, 용접 헤드의 마모는 마모 원이며 용접 헤드를 수동으로 회전 할 필요가 없으므로 듀얼 모터라고합니다.

수동 및 공압 구별

매뉴얼은 다음과 같습니다. 매뉴얼은 상단 휠을 회전시켜 상단과 하단 금형과 용접 헤드 사이의 접촉을 조정하는 것입니다.

이것은 공압입니다. 공압은 곰팡이의 압력이 실린더에 의해 조정되어 위아래와 압력을 제어한다는 것을 의미합니다. 이것은 빈번한 금형 변화에 더 적합합니다.
따뜻한 알림 : 어떤 기계를 선택하든 제품 효과는 동일합니다 .
