효율적인 직물 처리를위한 초음파 슬릿 및 크로스 절단 기계- Changzhou Aoheng Machinery Co., Ltd.

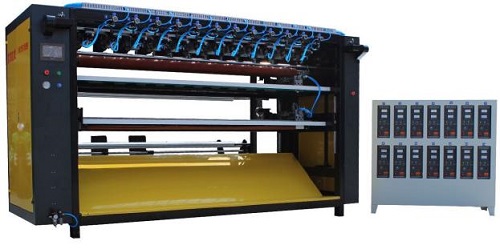

초음파 슬릿과 크로스 절단 기계 고정밀 섬유 절단을위한 통합 솔루션을 제공합니다. 고급 자동화로 설계된이 장비는 초음파 기술과 중앙 집중식 PLC 제어를 결합하여 전체 생산 공정을 풀고 슬릿팅, 크로스 절단 및 최종 출력에 이르기까지 간소화합니다. 효율적인 레이아웃과 사용자 정의 가능한 옵션은 다양한 직물 유형, 특히 탄성 또는 섬세한 텍스처에 적합합니다.

명세서

모델 : AH-2200
전원 공급 장치 : 380V
발전기 전력 : 800W × 다중 장치
출력 주파수 : 20kHz
작업 속도 : 1–20 미터/분
슬릿 팅 너비 : 조절 가능
최대 풀림 지름 : 800mm
크로스 절단 : 단일 블레이드 / 멀티 블레이드 (8.5n 스테퍼 모터)
모터 :

3.5kW 서보 모터 × 1
60n 스테퍼 모터 × 1
인버터가있는 2.2kW 변속기 모터 × 1
드라이브 시스템 : 완전 자동
기계 무게 : 1800–2500kg
처리 흐름 : 풀림 → 기계식 슬릿 → 크로스 절단 → 출력

주요 기능

자동화 된 작동
전통적인 바늘과 스레드 방법을 교체하는 시스템은 중앙 집중식 PLC 제어로 완전히 자동화됩니다. 모든 조치는 순서대로 완료되어 수동 노동을 줄이고 효율성을 향상시킵니다.
장력 제어 풀기
공기 확장 샤프트는 전용 모터에 의해 장력으로 제어되므로 안정적인 재료 공급이 가능합니다.
자동 에지 수정
자동 수정 시스템은 일관된 재료 정렬을 보장하여 에너지 효율을 유지하면서 오류율을 줄이고 절단 정밀도를 향상시킵니다.
조정 가능한 절단 메커니즘
이 기계는 선형 레일 유도 수직 절단 및 안정적인 고속 크로스 절단을 지원합니다. 완성 된 패브릭 가장자리는 깨끗하고 닳지 않고 맞춤형 폭 옵션이 있습니다.
사용자 정의 가능한 블레이드 옵션
고객 요구에 따라 단일 블레이드 크로스 절단은 대형 제품의 효율성을 향상시키기 위해 구성 할 수 있습니다.

2 블레이드 대 3 블레이드 구성

2 블레이드 시스템
2 블레이드 설정에는 전기 캐비닛, 메인 슬릿 및 크로스 컷팅 장치 및 소형 발자국이 포함됩니다. 직물은 상단에서 공급되어 상단 롤러에서 크로스 컷 섹션 위의 수직 블레이드로 직접 이동합니다. 이 짧은 공정 경로는 신축성과 왜곡을 최소화하기 때문에 탄성 재료에 이상적입니다.

각 크로스 절단 블레이드는 독립적으로 장착되어 제품 크기 요구 사항에 따라 쉽게 조정하거나 제거 할 수 있습니다. 상단 블레이드와 하부 블레이드 사이의 거리는 최대 800mm까지 조정할 수 있습니다. 역전 클램핑 롤러는 롤러를 잡지 않고 재료가 깨끗하게 떨어지는 데 도움이됩니다.

3 블레이드 시스템
이 버전에는 외부 전기 캐비닛이 없으며 더 큰 설치 영역이 필요합니다. 직물은 아래에서 공급되며 슬릿 섹션은 독립 장치로 작동합니다. 각 초음파 블레이드 세트는 수직으로 일치하며 정렬 및 크기 조정을 단순화합니다.

슬릿팅 후, 이동식 막대는 신호를 전달하여 크로스 절단을 트리거합니다. 크로스 절단 블레이드는 공유 패널에 정렬되며 각 나이프의 스트로크는 설계별로 제한됩니다. 사용하지 않은 블레이드를 제거 할 수 있지만베이스 플레이트의 작동은 통일되어 있습니다. 블레이드를 적게 사용하면 약간의 불균형이 발생할 수 있으므로 더 큰 제품 크기에 2 블레이드 시스템이 선호됩니다.
