초음파 용접은 고주파 음향 진동을 사용하여 두 부품 사이의 경계면에 열을 생성하는 접합 공정입니다. 진동은 압력 하에서 국부적으로 가해지고 기존 용접에서 발생하는 대량 용융 없이 재료가 융합됩니다. 이는 열가소성 수지, 부직포, 필름 및 특정 금속에 대한 실용적인 방법이며 깨끗하고 빠르며 반복 가능한 접착이 중요한 생산 라인에서 익숙한 광경이 되었습니다. Changzhou Aoheng Machinery에서 초음파 용접은 추상적인 주제가 아닙니다. 이는 우리가 직물, 부직포, 일회용 제품, 플라스틱 부품 제조업체를 위해 제작하는 기계의 기본 원리입니다. 유용한 부분은 재료, 툴링 및 설정에서 프로세스에 필요한 것이 무엇인지 이해하여 우발적인 용접이 아닌 반복 가능한 좋은 용접이 되도록 하는 것입니다.
초음파 용접 시스템에는 전원 공급 장치, 변환기, 부스터, 소노트로드 또는 혼, 앤빌 또는 고정 장치 등 간단한 스택이 있습니다. 변환기는 전기 에너지를 기계적 진동으로 변환하고 부스터는 진폭을 조정하며 혼은 해당 진동을 작업물에 전달합니다. 모루는 부품을 고정하고 접점을 형성합니다. 일반적인 주기는 6단계로 진행됩니다.
주파수, 진폭, 힘, 용접 시간 및 유지 시간이 주요 매개변수입니다. 20kHz 시스템은 견고한 플라스틱 부품에 일반적으로 사용되는 반면, 보다 미세한 작업에는 30~40kHz가 선택되는 경우가 많습니다. 진폭이 높을수록 자동으로 더 좋아지는 것은 아닙니다. 너무 많이 사용하면 표면에 자국이 생기거나 섬유가 손상되거나 깨지기 쉬운 부품이 깨질 수 있습니다. 혼이 수축되기 전에 압력에 의해 조인트가 냉각되어야 하기 때문에 유지 시간은 용접 시간만큼 중요합니다. 스폿 접합 및 소형 플라스틱 어셈블리의 경우 전용 벤치 장착 장치를 사용하면 설정 및 반복성을 훨씬 쉽게 만들 수 있으며 AH50Q 초음파 스폿 용접 기계는 이러한 접근 방식의 실제 예입니다.
AH-50Q 섬유 조립용 초음파 점용접기 반복 가능한 결합을 위한 풋 페달 제어 및 패턴 몰드를 갖춘 부직포 핸드백, 마스크 이어 루프 및 플라스틱 조립품용 벤치 장착형 스폿 용접기입니다. 제품보기 → 재료 거동에 따라 초음파 용접이 적합한지 여부가 결정됩니다. 비정질 열가소성 수지는 일반적으로 진동을 잘 전달합니다. 반결정성 수지는 용접이 가능하지만 일반적으로 더 엄격한 공정 창이 필요합니다. 부직포와 필름은 국부적인 섬유나 표면 융합을 통해 결합되는 반면, 얇은 금속은 녹는 것이 아닌 고체 상태 변형을 통해 결합됩니다. 아래 표는 실용적인 출발점을 제공하지만 정확한 결과는 등급, 두께, 첨가제 및 툴링에 따라 달라집니다.
| 소재그룹 | 전형적인 예 | 무엇을 볼만한가 |
|---|---|---|
| 열가소성 수지 | ABS, PP, PE, PC, 아크릴, 나일론 | 비결정성 수지는 종종 반결정성 수지보다 더 관대합니다. 수분과 필러가 중요합니다. |
| 부직포 및 필름 | PP, PE, PET 혼합물 | 결합은 국소적인 섬유 융합에 달려 있습니다. 뿔과 모루 패턴은 손과 외모에 영향을 미칩니다. |
| 포장 | 코팅 보드, 호일 라미네이트, 폴리머 필름 | 표면 오염은 적입니다. 밀봉 압력과 체류 시간은 일관되어야 합니다. |
| 금속 | 알루미늄, 구리, 얇은 포일 | 고체 접합에는 깨끗하고 산화물이 없는 표면과 견고한 지지대가 필요합니다. |
| 서로 다른 조합 | 호환되는 플라스틱 쌍 | 융점과 열팽창이 일치하지 않아 생산 전 공동 시험이 필요합니다. |
수지 또는 라미네이트가 깨끗하게 용접되는지 확실하지 않은 경우 소량의 샘플 실행으로 시작하여 하중을 받는 조인트를 검사하십시오. 우리는 더 긴 세트를 유지합니다 재료 호환성 참고 사항 더 깊은 시작점이 필요한 팀을 위한 기술 라이브러리에 있습니다.
툴링은 많은 초음파 용접 프로젝트가 성공하거나 실패하는 부분입니다. 한 조인트용으로 설계된 혼이 다른 조인트에는 적합하지 않을 수 있으며 구부러지는 고정 장치는 용접에서 에너지를 훔칠 것입니다. 공동 디자인도 중요합니다. 에너지 디렉터는 초기 접촉 라인에 진동을 집중시키고, 전단 조인트는 더 강한 밀봉 어셈블리를 위한 간섭 맞춤을 제공하며, 홈 레이아웃은 부품 정렬에 도움이 됩니다. 직물 및 부직포의 경우 혼면과 모루 패턴이 접착 외관, 부드러움 및 가장자리 품질을 제어합니다. 마모된 혼이나 제대로 지지되지 않은 모루는 기계 설정이 올바른 것처럼 보이더라도 일관되지 않은 결합을 생성할 수 있습니다.
직물 및 부직포 작업의 경우 혼 프로파일과 앤빌 패턴에 따라 본드의 느낌이 부드러운지, 평평한지, 장식적인지 결정되는 경우가 많습니다. 당사의 직물에 최적화된 용접 혼은 이러한 균형을 염두에 두고 제작되었으며, 이는 생산 라인이 일관성을 유지하는 가장 조용한 이유 중 하나입니다.

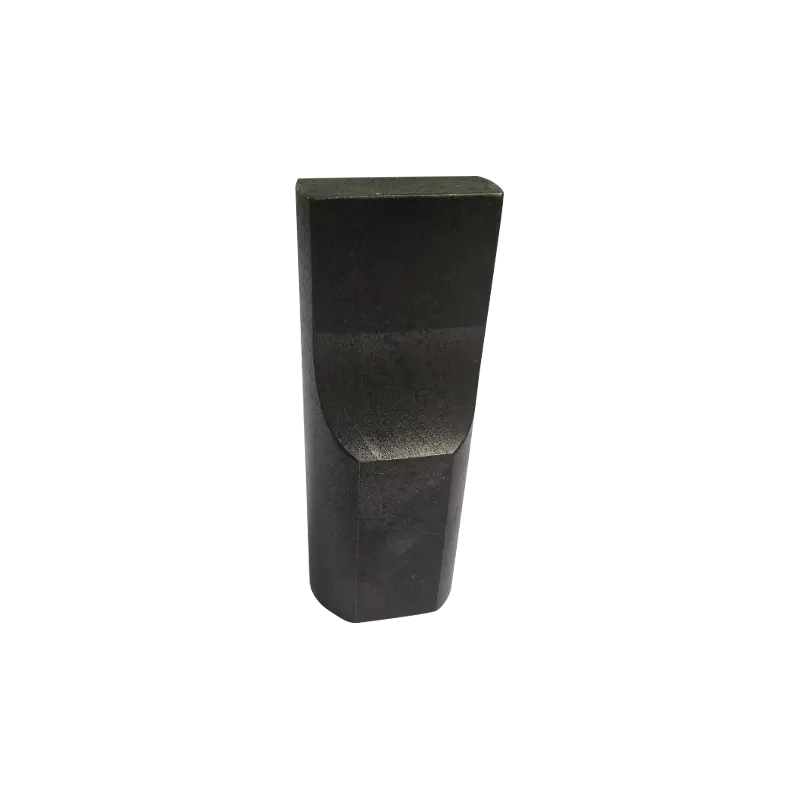

AH 섬유에 최적화된 초음파 용접 혼 부직포 및 직물 가공에서 일관된 에너지 전달을 지원하기 위해 다양한 진폭과 주파수로 제공되는 직물 용접 또는 절단용 초음파 혼 액세서리입니다. 제품보기 → 기계를 변경하기 전에 기본 사항을 확인하십시오. 대부분의 용접 문제는 신비한 것이 아닙니다. 느슨한 고정물, 더러운 표면 또는 표류하는 매개변수입니다.
초음파 용접은 열, 접착제 또는 스티치가 불편한 곳이면 어디든 나타납니다. 직물 및 부직포에서는 레이스 효과, 헤밍, 퀼팅, 슬리팅 및 밀봉, 복합 접착에 사용됩니다. 일회용 제품에서는 재봉사 없이 신발 커버, 모자, 베갯잇, 장갑, 생리대 등을 접착해 줍니다. 포장 팀에서는 밀봉 및 변조 방지 조인트에 이 제품을 사용하고, 자동차 및 전자 제품 제조업체에서는 소형 플라스틱 조립품 및 와이어 종단 처리에 사용합니다. 깨끗하고 반복 가능한 결합이 중요한 경우 의료 생산에 의존합니다.
당사의 제품 범위에서는 초음파 레이스 기계, 퀼팅 기계, 슬리팅 및 크로스커팅 기계, 일회용 제품 기계 및 전용 용접 장치에 동일한 원리가 나타납니다. 우리의 초음파 용접기 제품군 휴대용, 스폿, 플래킷 및 플라스틱 용접 형식을 포괄하므로 올바른 시작점은 단일 기계 유형이 아닌 조인트에 따라 다릅니다. 현장 수리, 샘플링 또는 단기 실행의 경우 AH30과 같은 휴대용 초음파 용접기는 벤치와 생산 라인 사이에 유용한 다리를 제공합니다.
AH-30 현장 및 단기 작업용 휴대용 초음파 스폿 용접기 얇은 플라스틱, 부직포 및 와이어를 접합하는 휴대용 28/35kHz 초음파 용접기로서 수리, 샘플링 및 단기 생산에 적합합니다. 제품보기 → 초음파 용접은 일반적으로 깨끗하지만 위험이 없는 것은 아닙니다. 고주파 진동은 시간이 지남에 따라 청력에 영향을 미칠 수 있으므로 인클로저와 청력 보호 장치를 심각하게 고려할 가치가 있습니다. 사이클링 중에는 경적과 모루에 손을 대지 말고, 툴링 변경 중에는 잠금 절차를 사용하고, 휘발성 물질을 방출하는 플라스틱으로 작업할 때는 환기 또는 연기 추출을 제공하십시오. 유지 관리 측면에서는 정기적으로 혼 마모, 변환기 냉각, 케이블 상태 및 고정 장치 정렬을 점검하십시오. 일반적인 실수는 실제 문제가 마모된 혼, 구부러진 고정 장치 또는 일관되지 않은 부품 치수일 때 더 많은 전력을 쫓는 것입니다. 또 다른 방법은 보기에 좋아 보이는 용접이 하중을 받아도 유지될 것이라고 가정하는 것입니다. 간단한 당김이나 벗겨짐 검사는 육안 검사보다 더 많은 문제를 포착합니다.
장비 선택은 카탈로그 페이지가 아닌 소재와 접합부에서 시작됩니다. 부품의 재질, 두께, 용접 면적, 라인에 필요한 사이클 시간 등을 물어보십시오. 그런 다음 자동화 수준을 고려하십시오. 수리 및 소량 작업에는 휴대용 장치로 충분할 수 있으며, 생산 일관성을 위해서는 힘, 시간 및 유지력이 제어되는 고정 장치 기반 기계가 더 좋습니다. 혼과 고정 장치는 보편적이지 않기 때문에 툴링 지원도 중요합니다. Changzhou Aoheng Machinery에서는 섬유, 부직포, 일회용 제품 및 플라스틱 응용 분야용 초음파 장비를 제작하고 있으며 30개국 이상 고객에게 공급해 왔습니다. 이러한 경험은 표준 기계에 맞춤형 혼, 다른 앤빌 또는 어색한 부품 모양에 맞는 고정 장치가 필요할 때 유용합니다.
새로운 초음파 공정의 무게를 측정하는 경우 가장 신뢰할 수 있는 다음 단계는 실제 재료와 접합 형상을 사용한 샘플 시험입니다. 부품, 고장 모드 및 생산 목표를 가져오시면 기계 형식, 툴링 및 프로세스 범위를 좁히는 데 도움을 드릴 수 있습니다. 초음파 용접 보상 준비와 조용하고 잘 지원되는 설정은 일반적으로 많은 기계 기능 목록을 능가합니다.
