안 자동 초음파 퀼팅기 기존의 바늘과 실을 꿰매는 방식이 아닌 고주파 초음파 진동을 이용하여 겉감, 폴리에스터 안솜이나 충전재 등의 충전재, 뒷면 등 여러 겹의 원단을 접착하고 패턴화하는 산업용 섬유 가공 시스템입니다. 이 기술은 기계적 재봉을 직물 경계면에서 국부적인 마찰열을 생성하고 정의된 지점이나 연속 패턴을 따라 합성 섬유 층을 함께 녹이고 융합하여 퀼팅 구조를 만드는 정밀하게 제어되는 음향 에너지 전달 시스템으로 대체합니다. 그 결과, 전통적인 스티치 퀼트와 시각적으로나 기능적으로 동일하지만 실 소비가 없고 바늘 파손 가동 중지 시간이 없으며 솔기 주름이나 실 장력 관리 문제 없이 훨씬 더 빠른 속도로 생산되는 영구적으로 접착된 패턴의 직물 어셈블리가 탄생했습니다.
"자동" 지정은 현대식 초음파 퀼팅 기계가 최소한의 작업자 개입으로 넓은 직물 폭에 걸쳐 복잡한 다중 요소 퀼팅 패턴을 실행할 수 있도록 하는 컴퓨터 패턴 제어, 서보 구동 직물 공급 시스템 및 자동화된 프로세스 모니터링의 통합을 의미합니다. 현대의 자동 초음파 퀼팅 기계는 패턴의 복잡성, 직물 유형 및 초음파 매개변수에 따라 분당 20~80미터의 속도로 완성된 퀼팅 패널을 생산할 수 있습니다. 이는 동일한 패턴 밀도를 실행하는 기존 다중 바늘 퀼팅 기계로는 달성할 수 없는 생산 속도입니다.
자동 초음파 퀼팅 기계의 작동 방식을 이해하려면 초음파 에너지가 합성 섬유 층을 결합하는 물리적 메커니즘을 명확하게 이해해야 합니다. 이는 기계적 고정 또는 접착제 결합 방법과 근본적으로 다른 프로세스입니다. 결합 메커니즘은 고주파 음향장의 영향으로 폴리머 분자의 급속한 주기적 변형에 의해 구동되는 분자간 마찰 가열입니다.
기계 설계에 따라 20kHz, 35kHz 또는 40kHz의 주파수로 진동하는 진동 초음파 혼이 정의된 접촉 압력으로 합성 직물 층 스택에 눌려지면 음향 에너지가 압축 및 전단 응력 파로 재료를 통해 전파됩니다. 직물 층 사이의 경계면과 직물 자체의 섬유 구조 내에서 급속한 주기적 기계적 변형으로 인해 폴리머 사슬 세그먼트가 재료의 점성 완화가 수용할 수 없을 만큼 빠른 속도로 서로 반대 방향으로 움직입니다. 이러한 내부 마찰은 탁월한 공간 정밀도를 통해 기계 에너지를 열 에너지로 변환합니다. 가열은 기존 가열 공정처럼 외부에서 가해 내부로 수행되는 것이 아니라 음향 응력이 집중되는 재료 경계면과 섬유 접촉 지점에서 정확하게 발생합니다.
결합 영역의 국부적인 온도 상승은 혼 접촉 후 밀리초 이내에 합성 섬유 폴리머의 융점(폴리에스테르의 경우 일반적으로 255~265°C)에 도달하거나 이를 초과합니다. 용융된 폴리머는 적용된 접촉 압력 하에서 유동하여 층 경계면을 가로질러 혼합되고 인접한 층의 섬유 사이의 틈새 공간을 채웁니다. 초음파 에너지가 제거되고 재료가 냉각되면(혼의 지속적인 접촉 압력 하에서 단 1초도 걸리지 않는 과정), 혼합된 폴리머는 대부분의 경우 주변의 녹지 않은 섬유보다 구조적으로 더 강한 모놀리식 공유 연속 결합으로 응고됩니다. 이는 초음파 퀼팅 패턴의 특징적인 돌출된 엠보싱 모양을 생성하는 결합 메커니즘입니다. 압축되고 용융된 결합 영역은 주변 직물보다 약간 더 얇고 밀도가 높아 퀼팅 패턴을 정의하는 질감 있는 릴리프를 생성합니다.
완전 자동 초음파 퀼팅 기계는 일관되고 고품질의 퀼트 출력물을 생성하기 위해 정밀한 조정으로 작동해야 하는 여러 가지 하위 시스템을 통합합니다. 각 구성 요소의 기능을 이해하는 것은 기계 사양을 평가하는 운영자, 유지 관리 엔지니어 및 조달 전문가에게 필수적입니다.
전원 공급 장치 또는 변환기라고도 하는 초음파 발생기는 시스템의 전기적 핵심입니다. 표준 주 AC 전원(일반적으로 50/60Hz에서 220V 또는 380V)을 사용하여 초음파 시스템의 작동 주파수에서 고주파 AC 전기 신호로 변환합니다. 일반적으로 무거운 직물 응용 분야의 경우 20kHz, 더 미세한 고해상도 접착 작업의 경우 35~40kHz입니다. 최신 디지털 발전기는 PLL(위상 고정 루프) 제어 회로를 사용하여 작동 중 온도 변화에 따라 변환기-부스터-혼 어셈블리와의 공진을 지속적으로 추적하고 유지함으로써 부하 변동에 관계없이 안정적인 에너지 전달을 보장합니다. 퀼팅 용도의 발전기 출력 전력은 일반적으로 본딩 헤드당 500W ~ 3,000W이며, 다중 헤드 기계는 동기화된 병렬로 작동하는 여러 발전기를 운반합니다.
변환기는 압전 효과를 사용하여 발전기의 고주파 전기 신호를 기계적 진동으로 변환합니다. 여기에는 교류 전기장에 반응하여 팽창 및 수축하여 전기 입력과 동일한 주파수에서 종방향 기계적 진동을 생성하는 압전 세라믹 디스크(일반적으로 PZT(납 지르코네이트 티타네이트)) 스택이 포함되어 있습니다. 변환기는 설계 주파수에서 기계적으로 공진하도록 정밀하게 제작되어 에너지 변환 효율을 극대화합니다. 변환기 출력면의 진동 진폭은 일반적으로 5~10미크론이며, 이는 효과적인 직물 접착에 필요한 수준으로 부스터와 혼에 의해 증폭됩니다.
부스터는 변환기의 진동 진폭이 경적에 도달하기 전에 증폭하거나 감쇠시키는 중간 음향 구성 요소입니다. 다양한 부스터 비율(1:1, 1:1.5, 1:2)을 통해 다양한 재료 두께와 결합력 요구 사항에 맞게 시스템을 조정할 수 있습니다. 소노트로드라고도 불리는 혼은 직물과 직접 접촉하고 초음파 에너지를 접착 영역에 전달하는 구성 요소입니다. 혼의 기하학적 구조는 매우 중요합니다. 혼의 모양은 시스템 주파수에서 공명하면서 전체 작업 면에 걸쳐 균일한 진동 진폭을 전달하도록 설계되어야 합니다. 퀼팅 응용 분야의 경우 혼은 일반적으로 패턴이 있는 작업 면이 있는 원통형입니다. 혼 면의 엠보싱 패턴은 직물에 전달되는 퀼팅 패턴을 정의하며, 융기된 특징은 의도한 접착 지점에 초음파 에너지를 집중시킵니다.
대부분의 자동 고속 퀼팅 기계에 사용되는 구성인 회전식 초음파 퀼팅 시스템에서 직물은 진동하는 혼과 앤빌이라고 불리는 회전하는 패턴의 금속 롤러 사이를 연속적으로 통과합니다. 앤빌은 표면에 엠보싱 퀼팅 패턴을 담고 있으며 원단 공급 속도에 맞춰 회전합니다. 혼과 모루 사이의 간격은 접착 지점에서 직물에 적용되는 접촉 압력을 결정합니다. 일반적으로 서보 구동 혼 위치 지정을 통해 달성되는 정밀한 간격 제어는 일관된 접착 품질을 위해 중요합니다. 간격이 너무 작으면 완전한 용융 및 결합을 위한 압력이 충분하지 않습니다. 간격이 너무 많으면 혼이 튀거나 직물이 미끄러져 불규칙하거나 불완전한 결합이 발생합니다.

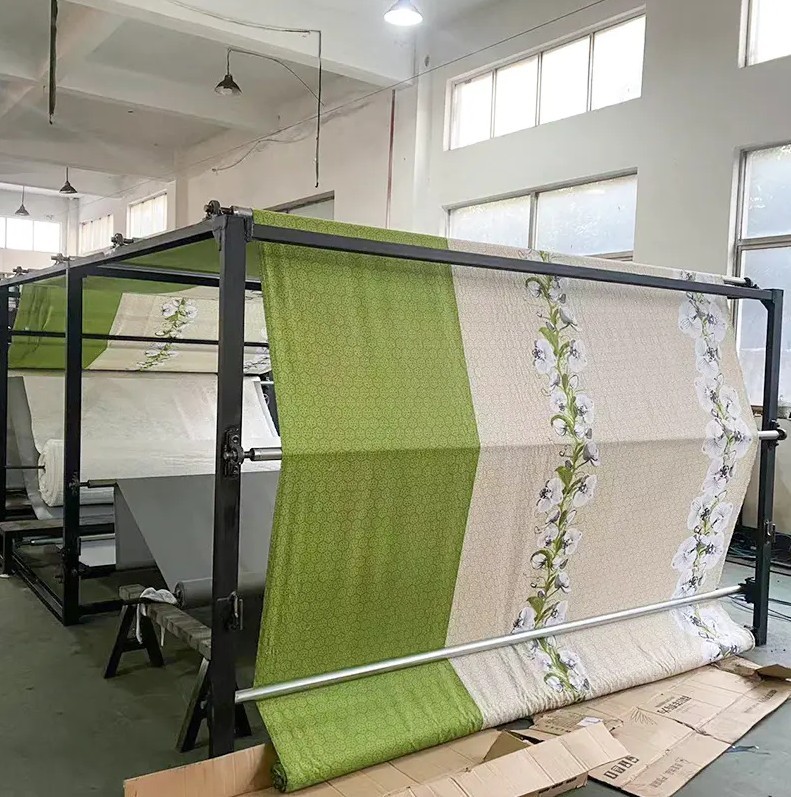

자동 직물 처리 시스템은 별도의 공급 롤에서 표면 직물, 안감 및 뒷면 레이어를 공급하고 정확하게 정렬하며 전체 작업 폭에 걸쳐 제어된 장력을 유지하고 프로그래밍된 속도로 기계를 통해 접착된 복합재를 끌어냅니다. 서보 구동식 닙 롤, 엣지 가이드 및 장력 제어 댄서는 모든 레이어가 주름, 뒤틀림 또는 장력 변화 없이 완벽하게 정합되어 접합 영역에 들어가도록 보장합니다. 이로 인해 완성된 제품에서 패턴 오정렬이나 접합 결함이 발생하게 됩니다.
자동 초음파 퀼팅 기계의 전체 생산 순서는 원자재 적재부터 완성된 퀼팅 패널 출력까지 정의된 프로세스 흐름을 따릅니다.
현대 초음파 퀼팅 기계의 "자동" 기능은 패턴 실행, 기계 속도 및 공정 매개변수 관리의 모든 측면을 관리하는 정교한 CNC(컴퓨터 수치 제어) 시스템을 통해 실현됩니다. 순수한 회전식 앤빌 시스템과 달리 플랫 베드 또는 다축 본딩 헤드 구성을 사용하는 기계에서 본딩 헤드는 직물이 전진하는 동안 직물 폭에 걸쳐 서보 모터에 의해 구동되어 ±0.1mm 이상의 위치 정확도로 폐쇄 루프 위치 제어 하에서 복잡한 프로그래밍 패턴을 실행합니다.
기계 컨트롤러에 저장된 패턴 라이브러리를 통해 작업자는 단순한 다이아몬드 그리드부터 복잡한 꽃무늬, 기하학 및 맞춤형 로고 패턴까지 사전 프로그래밍된 수백 가지 퀼팅 디자인 중에서 선택할 수 있으며, 툴링을 물리적으로 변경하는 대신 새 프로그램을 로드하여 몇 분 안에 패턴 간을 전환할 수 있습니다. 회전식 앤빌 기계의 경우 패턴 변경에는 물리적인 앤빌 롤러 교체가 필요하지만 기계의 자동 매개변수 호출 시스템은 각 앤빌 패턴과 관련된 올바른 속도, 압력 및 출력 설정을 자동으로 로드하여 설정 시간과 작업자 오류를 최소화합니다. 터치스크린 HMI(인간-기계 인터페이스) 패널과 직관적인 패턴 시각화의 통합을 통해 경험이 부족한 작업자도 효율적으로 생산을 설정하고 실행할 수 있으며, 데이터 로깅 기능은 품질 추적성 및 프로세스 최적화 목적을 위해 프로세스 매개변수를 지속적으로 기록합니다.
자동 초음파 퀼팅 기계의 성능 장점과 한계는 산업용 섬유 생산자에게 가장 중요한 차원에서 기존 다중 바늘 퀼팅 기계와 직접 비교할 때 명확해집니다.
| 매개변수 | 초음파 퀼팅 | 니들 퀼팅 |
| 접착방법 | 합성섬유의 초음파 융합 | 실을 이용한 기계적 스티칭 |
| 스레드 소비 | 없음 | 높음 - 주요 소모품 비용 |
| 생산 속도 | 20~80m/분 | 일반 5~20m/분 |
| 바늘 파손 가동 중지 시간 | 없음 | 빈번하고 비용이 많이 든다 |
| 호환 가능한 재료 | 합성물질(폴리에스테르, 나일론, PP) | 천연 및 합성 직물 |
| 패턴 유연성 | CNC의 경우 높음; 회전하는 앤빌에 의해 제한됨 | 다중 바늘 팬터그래프로 높음 |
| 엣지 씰링 | 예 - 절단된 가장자리를 동시에 접착하여 밀봉합니다. | 아니요 - 별도의 가장자리 마감이 필요함 |
| 접착 지점의 방수 | 우수함 - 바늘 구멍 없음 | 나쁨 - 바늘 천공으로 인해 누출이 발생함 |
초음파 접착 메커니즘은 합성 폴리머의 열가소성 거동, 즉 제어된 열 및 압력 조건에서 섬유 재료가 녹고 흐르고 재응고되는 능력에 전적으로 의존합니다. 이 기본 요구 사항은 초음파 퀼팅 기술의 강점과 주요 한계를 모두 정의합니다. 이 기술은 열가소성 합성 소재로만 작동하며 녹지 않고 대신 가열되면 탄화되거나 분해되는 면, 양모 또는 실크와 같은 천연 섬유를 접착할 수 없습니다.
초음파 퀼팅과 완벽하게 호환되는 재료는 다음과 같습니다.
면으로 덮인 다운 퀼트 또는 울로 덮인 매트리스 토퍼와 같이 천연 섬유 겉감이 필요한 제품의 경우 합성 스크림 또는 뒷면 레이어가 열가소성 접착 매체를 제공하는 동시에 천연 섬유 겉감이 겉 섬유 자체가 녹을 필요 없이 압축된 결합 영역에 의해 기계적으로 고정되는 하이브리드 접근 방식을 사용할 수 있습니다. 이 접근 방식은 천연 섬유 표면을 손상시키지 않고 허용 가능한 결합 강도를 달성하기 위해 신중한 공정 최적화가 필요하며, 초음파 퀼팅을 현재 니들 퀼팅이 지배하는 고급 침구 부문으로 확장하려는 제조업체를 위한 활발한 개발 영역입니다.
자동 초음파 퀼팅 기계는 광범위하고 성장하는 산업 제품 분야에 사용되며 제조업체가 기존 스티칭에 비해 이 기술이 제공하는 생산성, 품질 및 비용 이점을 인식함에 따라 채택이 가속화되고 있습니다.
자동 초음파 퀼팅 기계를 최고 작동 상태로 유지하려면 초음파 구성 요소의 특정 마모 및 고장 모드에 주의가 필요합니다. 이는 많은 섬유 유지 관리 엔지니어에게 더 친숙한 바늘 퀼팅 기계의 기계적 마모 패턴과 근본적으로 다릅니다.
초음파 경적은 시스템에서 가장 마모가 심한 구성 요소입니다. 직물 및 모루 표면과 반복적으로 접촉하면 혼면이 점진적으로 마모되어 진동 진폭 분포가 변경되고 결국 접착 품질과 패턴 정의가 저하됩니다. 혼 페이스 상태는 생산량이 많은 환경에서는 매주 정기적으로 검사해야 하며, 페이스 마모가 제조업체의 공차 사양을 초과하는 경우 혼을 다시 가공하거나 교체해야 합니다. 티타늄 합금 혼은 알루미늄 대체품보다 가격이 비싸지만 훨씬 더 긴 사용 수명을 제공하며 연속 생산 퀼팅 응용 분야에서 선호되는 소재입니다.
압전 변환기에는 기계적 충격, 변환기를 부스터에 연결하는 스터드의 과도한 토크 또는 누적된 마모 또는 온도 변화로 인해 설계에서 크게 이동한 공진 주파수에서의 작동으로 인해 발생하는 고장 모드인 세라믹 균열에 대한 주기적인 검사가 필요합니다. 전력 제어 모드가 아닌 진폭 제어 모드에서 발전기를 작동하면 부하 변동에 관계없이 일관된 진동 진폭을 유지하고 변환기 서비스 수명을 연장하여 변환기 스트레스를 줄입니다. 발전기 교정 및 공진 주파수 검증은 구조화된 예방 유지보수 프로그램의 일환으로 분기별로 수행하여 전체 시스템이 서비스 수명 동안 최대 에너지 변환 효율로 계속 작동하도록 보장해야 합니다.
